Schmotzer op hoge benen

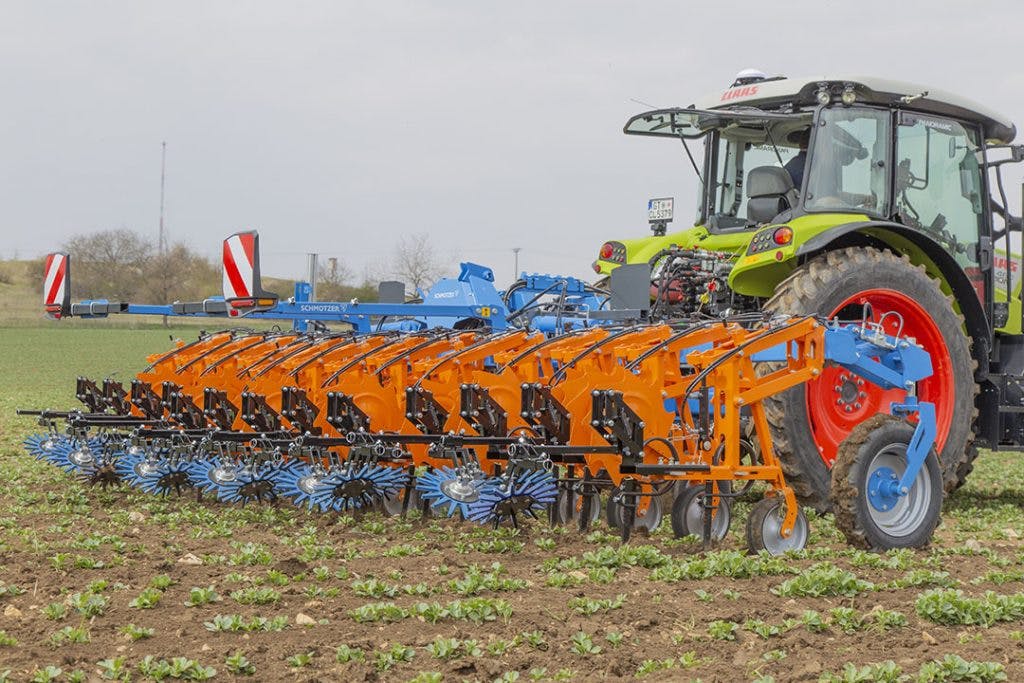

Schmotzer verkocht in 2019 zijn schoffeltechniek aan Amazone. Nu, twee jaar later, zien we de eerste vernieuwing: de Venterra-schoffelbalk is voorzien van een nieuw frame en heeft hierdoor meer bodemvrijheid. Een impressie.

De Venterra-schoffelbalk is de eerste nieuwe ontwikkeling van Schmotzer sinds de overname door Amazone. Importeur Kamps de Wild zette afgelopen voorjaar in Nederland twee machines van de nulserie aan het werk. Beide een 6-meteruitvoering voor 50 centimeter rijenafstand. De merknaam Schmotzer blijft gehandhaafd; de oranje kleur is gewijzigd in de iets andere Amazone-variant.

Belangrijker nieuws is de hogere bodemvrijheid van de parallellogrammen. Onder het frame is nu 90 centimeter vrije ruimte. Bij het KPP-parallellogram van Schmotzer – waar dat van de Venterra van is afgeleid – is dat 70 centimeter. Het parallellogram zelf is vrijwel identiek, maar de armen zijn iets langer, waardoor de verticale slag is vergroot. De extra vrije hoogte, waardoor de machine ook hogere gewassen (tot kniehoge mais) aankan, ontstaat door een circa 10 centimeter langere steel van de meshouders. Standaard heeft elk parallellogram een dubbelwerkende cilinder en je kunt ze dus individueel heffen. Door het wat verlengde parallellogram kan dat ook wat hoger.

Lees verder onder de foto

Het middenframe staat zo’n 20 centimeter achter dat van de zijvleugels. Links op het parallellogram bevindt zich de elektromagnetische bediening van de cilinder voor sectiecontrole.

Het middenframe staat zo’n 20 centimeter achter dat van de zijvleugels. Links op het parallellogram bevindt zich de elektromagnetische bediening van de cilinder voor sectiecontrole.

Bij keren op de kopakker heft de machine volledig. In een geer of bij een scheve kopakker kun je naar keuze op gps of handbediend via de Isobus-terminal elementen individueel heffen. De software is voorbereid om maximaal 18 cilinders te bedienen. Deze kunnen 50 centimeter heffen, de effectieve hefhoogte van het mes is zo’n 45 centimeter. Voldoende om het mes in een behoorlijk ontwikkeld gewas in een geer of scheve kopakker ver genoeg boven de planten te tillen.

De draaipunten van de parallellogrammen zijn iets zwaarder gelagerd. Op het oog lijkt zo’n draaipunt niet meer dan een bout, maar inwendig bestaat het uit kunststof lagerbussen. Smeren hoeft niet. De dubbelwerkende cilinders van de sectiecontrole kunnen geen extra druk geven. In het werk staan die in neutraalstand en bepaalt een sleufgat de bewegingsvrijheid van het parallellogram. De elementen wegen 100 kilo per stuk, waardoor de schoffels goed de grond in willen.

Lees verder onder de foto

Vanaf 4,50 meter werkbreedte kiest Schmotzer voor een stuursysteem met een parallelframe. Stuurt subtieler dan sideshift, maar het zwaartepunt komt verder naar achteren te liggen.

Vanaf 4,50 meter werkbreedte kiest Schmotzer voor een stuursysteem met een parallelframe. Stuurt subtieler dan sideshift, maar het zwaartepunt komt verder naar achteren te liggen.

Nieuwe balk

De framebalk bij schoffels van Schmotzer is altijd een ronde buis met een platte strip aan de onder- en bovenkant. Maar de balk van de Venterra heeft het model van de Amazone Precea-precisiezaaimachines. Bij de Venterra zitten de parallellogrammen vastgeklemd aan de achterzijde van de profielbalk, bij de Schmotzer-schoffels was dat aan de onderzijde van de balk.

De Venterra is er in 4,5 en 6 meter werkbreedte. Het 2,20 meter brede middendeel staat niet in lijn met de opklapbare zijdelen, maar is iets naar voren gezet. Daar is voor gekozen om over de volle breedte volledig vrij te zijn in de plaatsing van de parallellogrammen. Je kunt kiezen voor een aanspanning waarbij de machine symmetrisch of asymmetrisch achter de trekker hangt. Klapt de machine op in de transportstand, dan heffen de parallellogrammen op de zijdelen automatisch en trekken de loopwielen automatisch op.

Lees verder onder de foto

Vingerwieders zijn als optie te bestellen, ze hangen in een apart parallellogram. Ze zijn in breedte, maar ook in hoek verstelbaar.

Vingerwieders zijn als optie te bestellen, ze hangen in een apart parallellogram. Ze zijn in breedte, maar ook in hoek verstelbaar.

Camerabesturing

Amazone levert de Venterra 2K standaard met camerabesturing: óf de Horus van Claas, óf de Okio van het Oostenrijkse Ensio. In essentie werken beide hetzelfde, maar volgens importeur Kamps de Wild heeft de Okia-camera de voorkeur voor de meer specialistische toepassingen waar de software soms wat aanpassing vraagt. Dat is bij Ensio makkelijker te realiseren. Deze software-ontwikkelaar werkt ook aan individuele plantenherkenning en leverde in 2016 de eerste Okio-camera aan Schmotzer.

Standaard heeft de machine één camera. Wie voor automatische sectiebesturing kiest, monteert er beter twee, één op iedere kant. Zo raakt de schoffel in een geer niet de weg kwijt. Een tweede Okio bijbestellen komt op € 1.500; een losse Horus bijbestellen kost een veelvoud daarvan.

Geen sideshift

De Venterra is alleen te krijgen met een parallelframe voor de werktuigbesturing. Tot 4,5 meter werkbreedte heeft Schmotzer een sideshiftsysteem in het programma, maar de Venterra is op grotere werkbreedten berekend. Naarmate die groter is, wordt ook de benodigde kracht voor een sideshift steeds groter. Dan stuurt een parallelframe wat subtieler. Nadeel is een groter gewicht: 250 kilo extra boven een sideshiftuitvoering. Het werktuig komt ook 40 centimeter verder naar achteren, waardoor een relatief zware trekker of een flink frontgewicht nodig is voor de balans.

De kogels van de driepunts waarmee de schoffelbalk aan het frame voor de stuurcorrectie is gekoppeld, komen bij de Venterra 90 centimeter achter de kogels aan de hef van de trekker. Met dertien parallellogrammen aan een 6-meterbalk heeft een 140 pk Claas Arion 460 aan 600 kilo frontgewicht maar net genoeg.

Lees verder onder de foto

Met een veerbelaste pen (zwarte knop) kun je het parallellogram van de vingerwieders omhoog vastzetten. Met een bout door het tweede gat kun je het parallellogram laag fixeren, voor de montage van aanaarders.

Met een veerbelaste pen (zwarte knop) kun je het parallellogram van de vingerwieders omhoog vastzetten. Met een bout door het tweede gat kun je het parallellogram laag fixeren, voor de montage van aanaarders.

Doorontwikkelen

Amazone gaat de Venterra ook in andere werkbreedten aanbieden. Ook zou er een model komen voor frontmontage. Het traditionele KPP-parallelogram past in de toekomst ook aan het Venterra-frame, en Amazone ontwikkelt de cameratechniek verder om in zo veel mogelijk gewassen vlot te kunnen werken.

Als optie is onder andere een vingerwieder leverbaar. Die is bij Schmotzer ook in hoek verstelbaar. De wieders zijn niet nieuw, maar zijn bij de nieuwe machines aan een kort parallellogram opgehangen dat ook vrij eenvoudig omhoog is te zetten om de vingerwieder uit te schakelen. Kortom, onder regie van Amazone wordt er serieus werk van gemaakt om de schoffeltechniek op een hoger plan te brengen en een brede klantenkring te bedienen.
